双层护套光缆GJFFJH(V)型光缆
以下图片文字版权所有,侵权必究

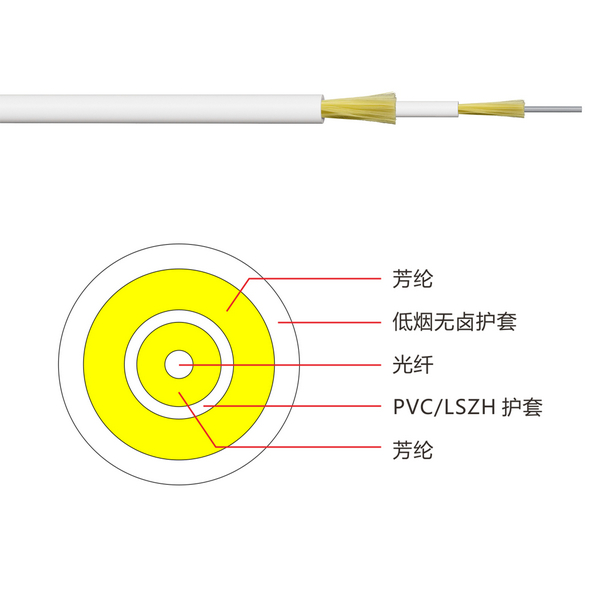

GJFFJH(V)光缆结构是以250μm本色光纤(单模或多模光纤)加芳纶纱基础上挤塑热塑性材料成ф900μm半松套结构,同时在光单元外层均匀布放多股芳纶,再挤制PVC(LSZH)护套。
·单芯松套光单元内含高强度芳纶纤维,单元管优良抗拉伸性能,具有较好弯曲及高柔软性。
·光单元易剥离、易接续,相比传统紧套结构而言,免去剥线程序,可手掐光单元外皮,操作简单快捷;
·光单元采用半松套全干式结构,且管内无油膏,环保;缩短接续清理时间;
·内含有裹覆均匀的芳纶纤维,充分确保光纤纵向拉伸效果优良;
·良好的阻燃性能,广泛适用于适合集成商、运营商、网络商服务器中心设备互联,具有较好的阻燃性和防延燃效果;
·集成商、运营商数据服务中心设备互联。
·跳线、尾纤和室内布线;
·YD/T1258.2-2015、GB/T 9771-2008、ICEA-596、GR-409、IEC794、UR-CRP等标准;符合UL认证OFNR、OFNP要求
|
| G.652 | G.655 | 50/125μm | 62.5/125μm |
衰减 | @850nm | - | - | ≤3.5dB/km | ≤3.5dB/km |
@1300nm | - | - | ≤1.5dB/km | ≤1.5dB/km | |
@1310nm | ≤0.45dB/km | ≤0.45dB/km | - | - | |
@1550nm | ≤0.30dB/km | ≤0.30dB/km | - | - | |
带宽 | @850 | - | - | ≥500MHZ·km | ≥200MHZ·km |
@1300 | - | - | ≥1000MHZ·km | ≥600MHZ·km | |
数值孔径 | - | - | - | 0.200±0.015NA | 0.275±0.015NA |
光缆截止波长 | - | ≤1260nm | ≤1480nm | - | - |
芯数 | 光缆直径 | 光缆重量 | 允许拉伸力 | 允许压扁力 | 弯曲半径 |
1芯 | 2.5 | 7.3(6.4) | 60/120 | 100/500 | 20D/10D |
| G.652 | G.655 | 50/125μm | 62.5/125μm | |
衰减 | @850nm |
|
| ≤3.0dB/km | ≤3.0dB/km |
@1300nm |
|
| ≤1.0dB/km | ≤1.0dB/km | |
@1310nm | ≤0.36dB/km | ≤0.36dB/km |
|
| |
@1550nm | ≤0.22dB/km | ≤0.23dB/km |
|
| |
带宽 | @850 |
|
| ≥500MHZ·km | ≥200MHZ·km |
@1300 |
|
| ≥1000MHZ·km | ≥600MHZ·km | |
数值孔径 |
|
|
| 0.200±0.015NA | 0.275±0.015NA |
光缆截止波长 |
| ≤1260nm | ≤1480nm |
|
|
运输温度 | -20℃~+60℃ |
存储温度 | -20℃~+60℃ |
