双FRP自承式光缆(GYFFY)
产品展示 / PRODUCT
以下图片文字版权所有，侵权必究
产品描述 / PRODUCT

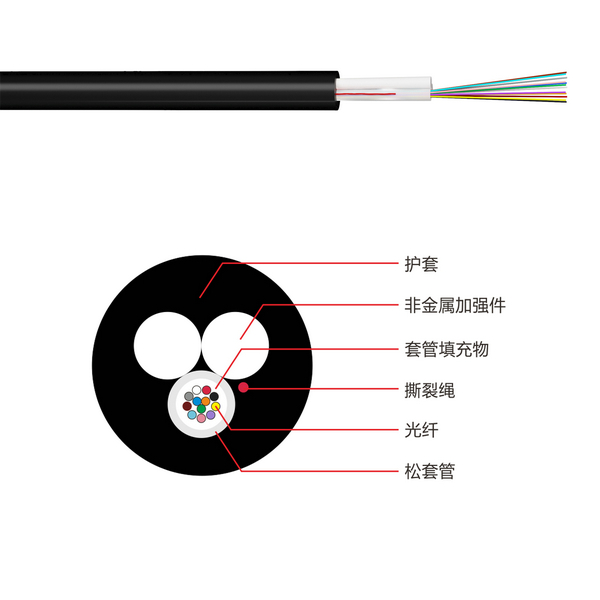

光缆结构是将ф250μm着色光纤放置在PBT松套管内，两根非金属加强件作为加强及支撑，表面挤制一层PE外护套。
产品特点 / PRODUCT
·光缆尺寸小，重量轻
·两根RRP作为加强件提供良好的抗拉性能
·干式或油膏填充，良好的阻水性能
·价格实惠，高光纤容量
·适合于短跨距架空或埋地铺设方式。
产品标准 / PRODUCT
GYFFY光缆参照YD/T1258.4-2003、GB/T13993 、IECA-596、GR-409、IEC794等标准。
光学特性 / PRODUCT
| G.652 | G.655 | 50/125μm | 62.5/125μm | |
衰减 | @850nm |
|
| ≤3.0dB/km | ≤3.0dB/km |
@1300nm |
|
| ≤1.0dB/km | ≤1.0dB/km | |
@1310nm | ≤0.36dB/km |
|
|
| |
@1550nm | ≤0.22dB/km | ≤0.23dB/km |
|
| |
带宽 | @850 |
|
| ≥200MHZ·km | ≥200MHZ·km |
@1300 |
|
| ≥500MHZ·km | ≥500MHZ·km | |
数值孔径 |
|
|
| 0.200±0.015NA | 0.275±0.015NA |
光缆截止波长 |
| ≤1260nm | ≤1480nm |
|
|
结构参数 / PRODUCT
光缆芯数 | 单位 | 2芯 | 4芯 | 6芯 | 8芯 | 10芯 | 12芯 |
松套管数量 | 根 | 1 | 1 | 1 | 1 | 1 | 1 |
光纤数量 | 芯 | 2 | 4 | 6 | 9 | 10 | 12 |
松套管含光纤数量 | 芯 | 2 | 4 | 6 | 9 | 10 | 12 |
光缆外径 | mm | 6.6±0.5 | 6.8±0.5 | ||||
光缆重量 | Kg/km | 40±10 | 45±10 | ||||
允许拉力 | N | 跨距=80，1.5*P | |||||
允许压扁力 | N | 1000N | |||||
运行温度 | ℃ | -20℃ 到+65℃ | |||||
