大芯数气吹光缆( GYFY )
以下图片文字版权所有,侵权必究

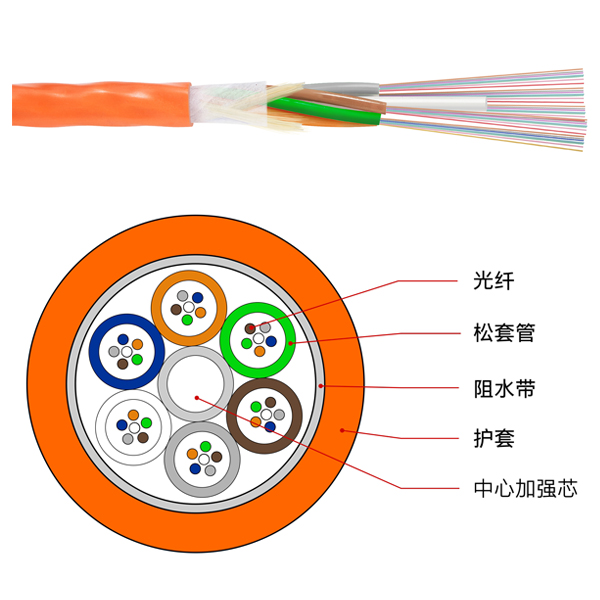

大芯数气吹光缆GYFY光缆结构是将ф250μm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物,松套管围绕中心加强芯绞合成紧凑的圆形缆芯,在缆芯空隙中置以起防潮作用的防水纱,再挤制聚乙烯护套成缆。
·外径小,重量轻,易于敷设。
·采用半干式结构,施工干净,整洁。
·松套管材料本身有良好的耐水性能和较高的强度。
·管内充以特种油膏,对光纤进行了关键性的保护。
·良好的抗压性和柔软性。
·采用下列措施来确保光缆的防水性能。
·松套管内填充特种防水化合物。
·采用干式的阻水材料,全截面阻水,防止光缆纵向渗水。
· 利用微管资源,特别适用于骨干网,接入网和光纤到户。
· 布线成本低,适用于旧城和楼宇网络升级改造。
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
衰减 |
@850nm |
|
|
≤3.0dB/km |
≤3.0dB/km |
@1300nm |
|
|
≤1.0dB/km |
≤1.0dB/km |
|
@1310nm |
≤0.36dB/km |
≤0.36dB/km |
|
|
|
@1550nm |
≤0.22dB/km |
≤0.23dB/km |
|
|
|
带宽 |
@850 |
|
|
≥500MHZ·km |
≥500MHZ·km |
@1300 |
|
|
≥1000MHZ·km |
≥600MHZ·km |
|
数值孔径 |
|
|
|
0.200±0.015NA |
0.275±0.015NA |
光缆截止波长 |
|
≤1260nm |
≤1480nm |
|
|
光缆型号 |
光纤数 |
光缆直径 |
光缆重量 |
允许拉伸力 |
允许压扁力 |
弯曲半径 |
GYFTY |
2-60 |
5.0 |
20 |
1100/550 |
150/500 |
30D/15D |
GYFTY |
62-72 |
5.5 |
25 |
1100/550 |
150/500 |
30D/15D |
GYFTY |
74-96 |
6.7 |
32 |
1700/850 |
150/500 |
30D/15D |
储存、使用温度:-20℃至+70℃
