层绞式非铠装光缆（GYTS）
以下图片文字版权所有，侵权必究

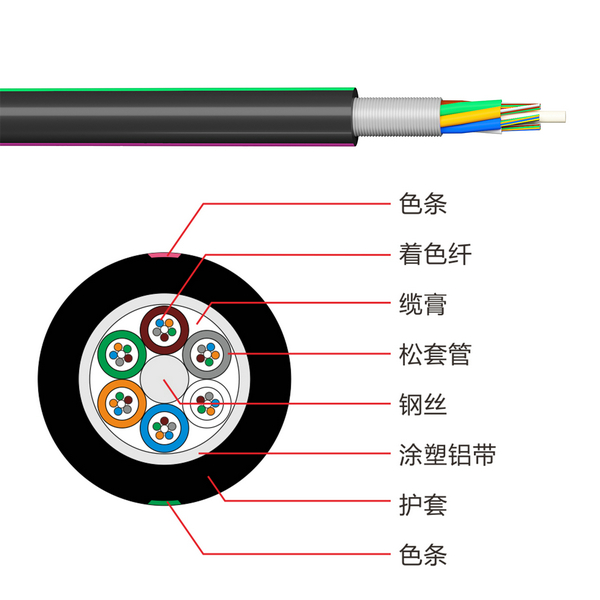

GYTS光缆结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形缆芯，缆芯内的缝隙充以阻水填充物。涂塑钢带（PSP）纵包后挤包一层聚乙烯外护套成缆。
·有很好的机械性能和温度特性
·松套管材料本身有良好的耐水性能和较高的强度
·管内充以特种油膏，对光纤进行了关键性的保护
·特别设计的紧密光缆结构，有效防止套管回缩
·PE护套具有良好的抗紫外辐射性能
·采用下列措施来确保光缆的防水性能：
·单根钢丝中心加强芯
·松套管内填充特种防水化合物
·完全缆芯填充
·涂塑钢带（PSP）防潮层
·GYTA光缆遵循YD/T901-2009和IEC60794-1标准
| G.652 | G.655 | 50/125μm | 62.5/125μm | |
衰减 | @850nm |
|
| ≤3.0dB/km | ≤3.0dB/km |
@1300nm |
|
| ≤1.0dB/km | ≤1.0dB/km | |
@1310nm | ≤0.36dB/km |
|
|
| |
@1550nm | ≤0.22dB/km | ≤0.23dB/km |
|
| |
带宽 | @850 |
|
| ≥500MHZ·km | ≥500MHZ·km |
@1300 |
|
| ≥1000MHZ·km | ≥600MHZ·km | |
数值孔径 |
|
|
| 0.200±0.015NA | 0.275±0.015NA |
光缆截止波长 |
| ≤1260nm | ≤1480nm |
|
|
光缆型号 | 光纤数 | 套管数 | 填充绳数 | 光缆直径 | 光缆重量 Kg/km | 允许拉伸力 | 允许压扁力 | 弯曲半径 |
GYTS-2～6 | 2～6 | 1 | 4 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
GYTS-8～12 | 8～12 | 2 | 3 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
GYTS-14～18 | 14～18 | 3 | 2 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
GYTS-20～24 | 20～24 | 4 | 1 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
GYTS-26～30 | 26～30 | 5 | 0 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
GYTS-32～36 | 32～36 | 5 | 0 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
GYTS-38～48 | 38～48 | 5 | 0 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
GYTS-50～60 | 50～60 | 5 | 0 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
GYTS-62～72 | 62～72 | 6 | 0 | 10.0 | 159 | 1750/3500 | 1000/2000 | 15D/30D |
GYTS-74～84 | 74～84 | 7 | 1 | 11.0 | 209 | 1750/3500 | 1000/2000 | 15D/30D |
GYTS-86～96 | 86～96 | 8 | 0 | 11.0 | 209 | 1750/3500 | 1000/2000 | 15D/30D |
GYTS-98～108 | 98～108 | 9 | 1 | 12.5 | 232 | 1750/3500 | 1000/2000 | 15D/30D |
GYTS-110～120 | 110～120 | 10 | 0 | 12.5 | 232 | 1750/3500 | 1000/2000 | 15D/30D |
GYTS-122～132 | 122～132 | 11 | 1 | 13.5 | 280 | 1750/3500 | 1000/2000 | 15D/30D |
GYTS-134～144 | 134～144 | 12 | 0 | 13.5 | 280 | 1750/3500 | 1000/2000 | 15D/30D |
GYTS-146～216 | 146～216 | 12 | 0 | 13.5 | 280 | 1750/3500 | 1000/2000 | 15D/30D |
储存、使用温度：－40℃至＋70℃
