防水尾缆（ GYJTA ）
以下图片文字版权所有，侵权必究

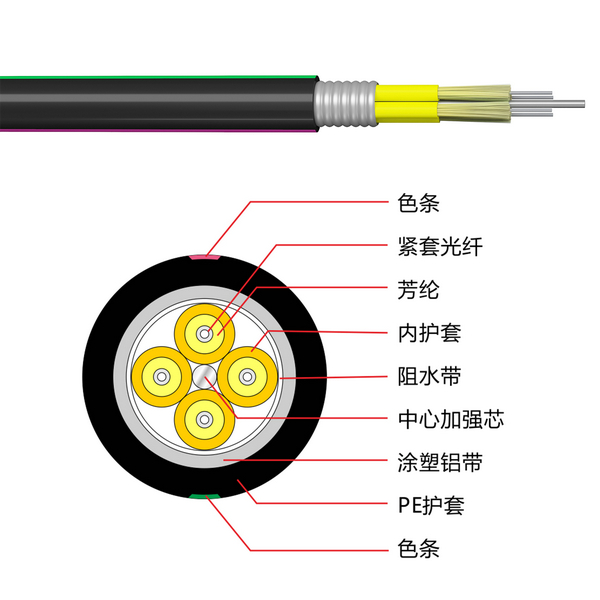

GYJTA光缆结构是将紧套光纤表面放置芳纶加强元件然后再挤层护套制成子单元，子单元与中心加强用钢丝绞合成圆形缆芯，缆芯绕包阻水带，绕包后再纵包一层涂塑铝带，挤制护套成缆。
·有很好的机械性能和温度特性。
·良好的抗压性和柔软性。
·能抵御野外各种恶劣的环境寿命长，外套韧性好，抗拉，接地良。
·采用下列措施来确保光缆的防水性能。
·缆芯紧密绕包阻水带。
·纵包涂塑铝带防潮层。
·良好的阻水 材料防止光缆纵向渗水。
·GYJTA满足YD/T901-2009、和IEC60794-1标准。
| G.652 | G.655 | 50/125μm | 62.5/125μm | |
衰减 | @850nm |
|
| ≤3.0dB/km | ≤3.0dB/km |
@1300nm |
|
| ≤1.0dB/km | ≤1.0dB/km | |
@1310nm | ≤0.36dB/km | ≤0.36dB/km |
|
| |
@1550nm | ≤0.22dB/km | ≤0.23dB/km |
|
| |
带宽 | @850 |
|
| ≥500MHZ·km | ≥500MHZ·km |
@1300 |
|
| ≥1000MHZ·km | ≥600MHZ·km | |
数值孔径 |
|
|
| 0.200±0.015NA | 0.275±0.015NA |
光缆截止波长 |
| ≤1260nm | ≤1480nm |
|
|
芯数 | 子单元外径 | 光缆直径 | 光缆重量 | 允许拉伸力 | 允许压扁力 | 弯曲半径 |
2芯 | 2.4 | 9.8 | 75 | 1000/2000 | 300/1000 | 30D/15D |
2芯 | 2.8 | 9.8 | 75 | 1000/2000 | 300/1000 | 30D/15D |
4芯 | 2.4 | 9.8 | 75 | 1000/2000 | 300/1000 | 30D/15D |
4芯 | 2.8 | 9.8 | 75 | 1000/2000 | 300/1000 | 30D/15D |
6芯 | 2.4 | 11.8 | 95 | 1000/2000 | 300/1000 | 30D/15D |
6芯 | 2.8 | 14.8 | 120 | 1000/2000 | 300/1000 | 30D/15D |
8芯 | 2.4 | 12.8 | 110 | 1000/2000 | 300/1000 | 30D/15D |
10芯 | 2.4 | 14.8 | 140 | 1000/2000 | 300/1000 | 30D/15D |
12芯 | 2.4 | 14.8 | 150 | 1000/2000 | 300/1000 | 30D/15D |
储存、使用温度：－40℃至＋70℃
